產品概述
低壓差、高精度、高效率低壓恒流二極管NS20XX
概述
NS20XX是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了NS20XX支持寬電壓輸入，并可以提供非常穩定的恒流輸出。
NS20XX的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。
NS20XX極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。
NS20XX內置溫度補償電路，在環境溫度變化的情況下仍能確保輸出電流的穩定性。
NS20XX采用SOD123封裝。
特點
◆NS20XX單信道定電流驅動器，最大50MA
◆固定電流設計，不需要外加電阻設定電流,無EMC問題
◆電源電壓范圍1.2-17V
◆IC承受功耗典型300MW
◆工作溫度-40℃ - 80℃
◆片間電流差異低于 ±3%
◆高電壓應用時芯片可串接使用*(單信道型態可串接)
◆負載調變率1%/V
◆無鉛環保封裝SOD123
|
型號 |
電流 |
包裝(個) |
打印 |
|
NS2005 |
5ma |
3000/盤 |
205 XX |
|
NS2010 |
10ma |
3000/盤 |
210 XX |
|
NS2015 |
15ma |
3000/盤 |
215 XX |
|
NS2020 |
20ma |
3000/盤 |
220 XX |
|
NS2025 |
25ma |
3000/盤 |
225 XX |
|
NS2030 |
30ma |
3000/盤 |
230 XX |
|
NS2035 |
35ma |
3000/盤 |
235 XX |
|
NS2040 |
40ma |
3000/盤 |
240 XX |
|
NS2045 |
45ma |
3000/盤 |
245 XX |
|
NS2050 |
50ma |
3000/盤 |
250 XX |

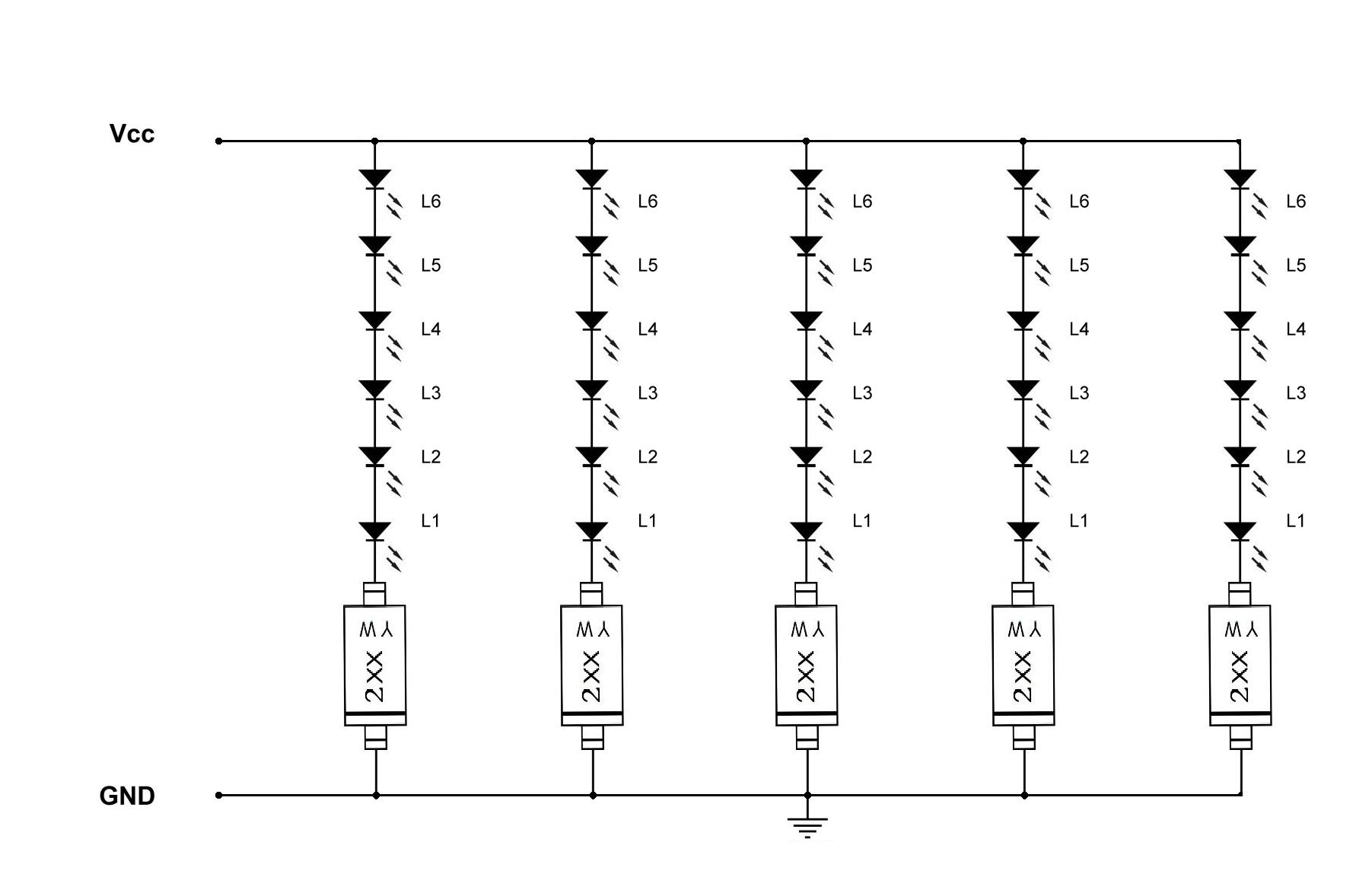

DC24V燈條應用原理圖

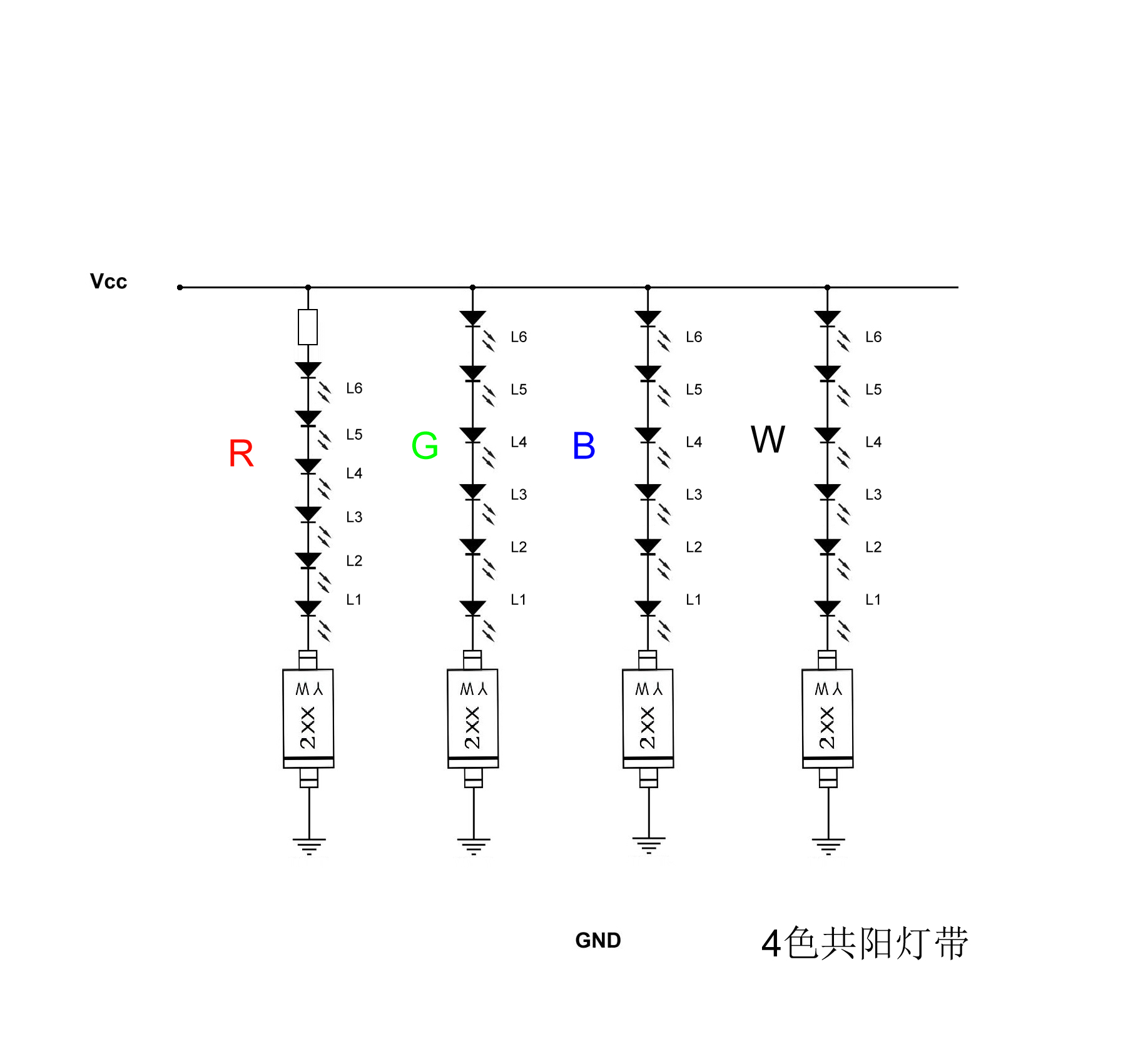

RGBW燈條應用
