產品概述
概述
HXCR313B是一款LED低壓恒流驅動芯片，提供三通道恒定輸出電流，電流通過外接電阻（Rext）進行設定，單通道電流輸出最大300mA，輸出端可承受最大電壓達36V。
芯片的VCC電壓范圍為5~36V，低壓差驅動，使得HXCR313B能夠在寬驅動電壓范圍內提供穩定的電流輸出。HXCR313B外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.2V電壓調整器，過溫保護電路和低壓差驅動電路等。
HXCR313B提供了輸出端使能控制引腳DIM，響應小脈寬調光信號，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。
HXCR313B內建溫度感應器與過熱保護功能，溫度感應器偵測HXCR313B的溫度，當芯片內部溫度超過110℃時，過溫保護電路會啟動，降低恒流輸出。

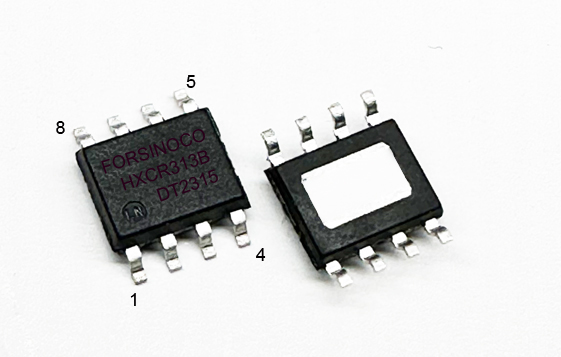

HXCR313B采用ESOP-8封裝，底部散熱片為GND。
特點
v?線路簡單元器件少
v?先進低壓差恒流專利技術
v?恒定電流不受輸出端電壓影響
v?外接高精度電阻最大恒流輸出300mA
v?輸出端口最大耐壓36V
v?三通道PWM調光獨立控制
v 過熱保護閾值110℃
v 芯片間電流精度<±5%@ IOUT=300mA
v?VCC電壓范圍為5~36V
定購信息
|
定購代碼 |
外型 |
包裝(個) |
打印 |
|
HXCR313B |
ESOP8 |
4000/盤 |
FORSINOCO HXCR313B XXXX |
應用領域
恒流LED線條燈、射燈、洗墻燈、智能照明等
